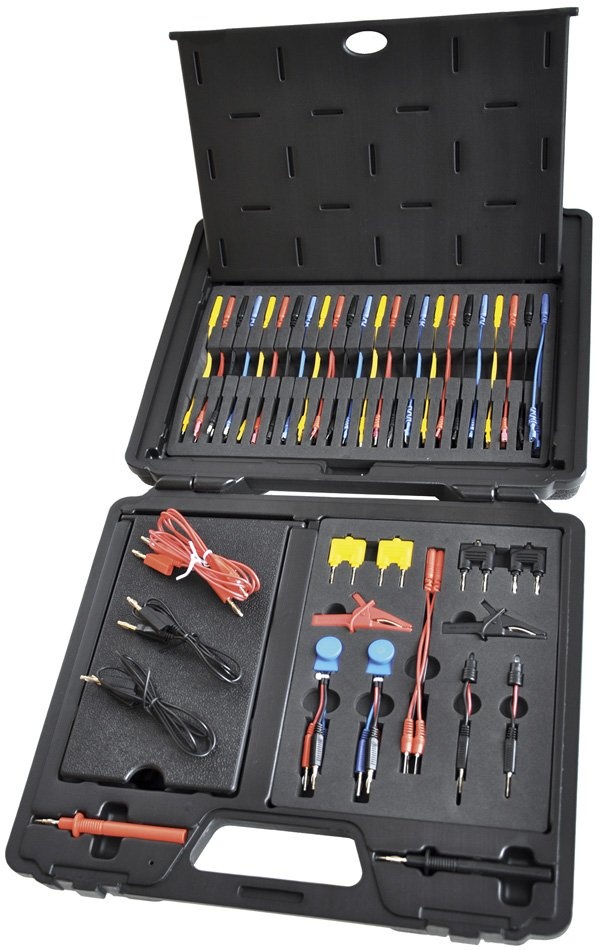

Sada diagnostických káblov a konektorov 647-1150

Obsiahla viacúčelová sada diagnostických / testovacích káblov a konektorov prehľadne usporiadaných v plastovom kufríku je výborným a v mnohých prípadoch nevyhnutným doplnkom väčšiny štandardných multimetrov, ale najmä automobilových multimetrov a osciloskopov. Meranie je s pomocou v sade obsiahnutých káblov / konektorov rýchlejšie a jednoduchšie je pripájanie testovacích prístrojov. Rôzne káble zo sady sú upravené na použitie na európskych, japonských, kórejských a tiež amerických automobiloch.
Pri meraní elektrického prúdu nie je treba rozpojovať kabeláž, ale iba sa vhodným spôsobom napojiť. Premenný rezistor / potenciometer zo súpravy môže simulovať signál snímača chladiacej kvapaliny, snímača škrtiacej klapky atď. A posielať takýto signál do počítača. Kufrík obsahuje tiež 2 sady LED diód, čo umožňuje monitorovať Hallov efekt, fotoelektrické signály, trysky, elektromagnetické ventily a ďalšie kontrolné signály. SRS-konektor zo sady môže simulovať airbag atd.

Obsah sady :

• 5 kOhm potenciometer (premenný rezistor) / 2 ks: V mnohých častiach vozidla sú aplikované premenné rezistory (snímače chladiacej kvapaliny motora, teploty vzduchu, teploty oleja). Pomocou potenciometra 5 kohmov možno nastaviť hodnoty snímačov.
• Stroboskopická LED dióda / 2 ks: Dvojfarebná a obojsmerná LED dióda. Dióda mení svoju farbu pri zmene polarizácie / kladný (+) / záporný (-).
• SRS konektor / 2 ks: Ak je SRS / airbag alebo zariadenie bezpečnostných pásov chybné, alebo po náraze a aktiváciu, je potrebné nastaviť nový SRS / airbag, K tomuto účely sa používa SRS konektor, konektor sa spáli v prípade, že prúd je väčší než 0.25A.
• Krokosvorka (krokodýlik) / 2 ks: Krokosvorka sa napája na testovanú súčiastku. Môže byť použitá spoločne s meracou sondou a s predlžovacím káblom.
• Meracia sonda / 2 ks: Sonda sa spojuje s testovanou súčiastkou. Môže byť použitá spoločne s krokosvorkou a s predlžovacím káblom.
• Sonda s ihlou / 2 ks (0,7 mm) čierna a červená: Aby sa predišlo poškodeniu ihly, dbajte na uhol, pri ktorom napichujete sondu.
• Redukcia / banánik (1 banánik / 2 kolíkové zásuvkové konektory) / 2 ks
• Redukcia (1 banánik / 1 kolíkový-zásuvkový konektor) / 4 ks
• Prepojovacie / pripojovacie káble:
  - Kolíkové / zástrčné konektory (dl. 15 mm) / 36 ks: ploché : 3 ks 0,6x0 , 6 - žlté 3 ks 0,6x0,9 - červené 3 ks 0,6x1,3 - čierne 3 ks 0,6x1,9 - modré 3 ks 0,6x2,3 (090) - žlté 3 ks 0,6x2,8 (110) - červené 3 ks 0,8x4,7 (187) - čierne 3 ks 0,8x6,3 (250) - modré, guľaté : 3 ks 1,6 mm - žlté 3 ks 2,5 mm - červené 3 ks 3,5 mm - čierne 3 ks 3,9 mm - modré

  - Zásuvkové / dutinkové konektory (dl. 15 mm) / 36 ks: ploché : 3 ks 0,6x0,6 - žlté 3 ks 0,6x0,9 - červené 3 ks 0,6x1,3 - čierne 3 ks 0,6x1,9 - modré 3 ks 0,6x2,3 (090) - žlté 3 ks 0,6x2,8 (110) - červené 3 ks 0,8x4,7 (187) - čierne 3 ks 0,8x6,3 (250) - modré, guľaté : 3 ks 1,6 mm - žlté 3 ks 2,5 mm - červené 3 ks 3,5 mm - čierne 3 ks 3,9 mm - modré
